林加峻,HPE服务器BIOS下配置iLO的操作方法
组网及说明
本文章适用于HPE Gen9及Gen10系列服务器，如服务器需要进行静态iLO配置，可以参考此文章。
另外，服务器的iLO配置中默认已开启DHCP，如您有DHCP服务器，iLO可以直接获取地址，通过获取到的IP可以直接访问iLO，如果没有DHCP服务器，或者需要配置静态IP地址，请参考下文的设置方法。如已有配置好的iLO IP地址，在自检界面左下角会显示具体IP地址。
配置步骤
一．Gen10及Gen10 Plus系列服务器
1. 服务器外接显示器、键盘，开启服务器，按 F9进入到 BIOS配置界面

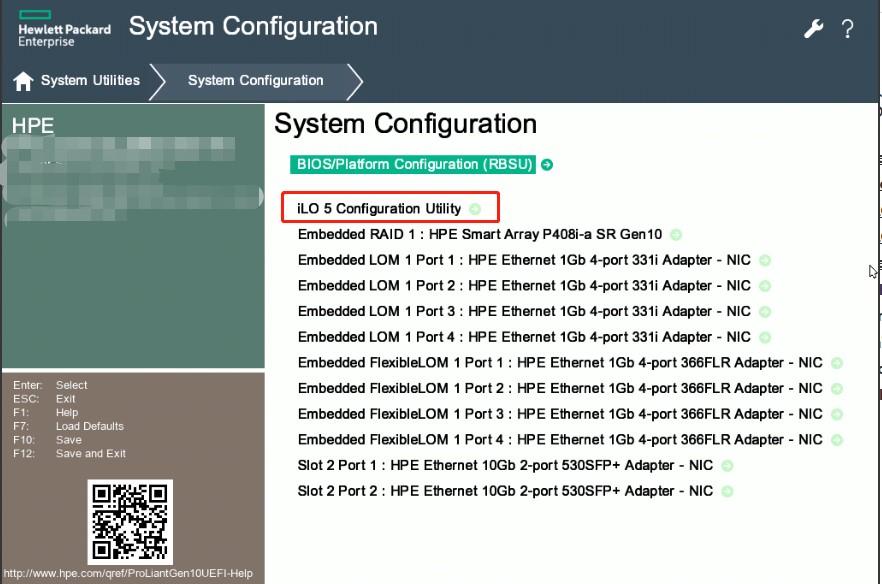

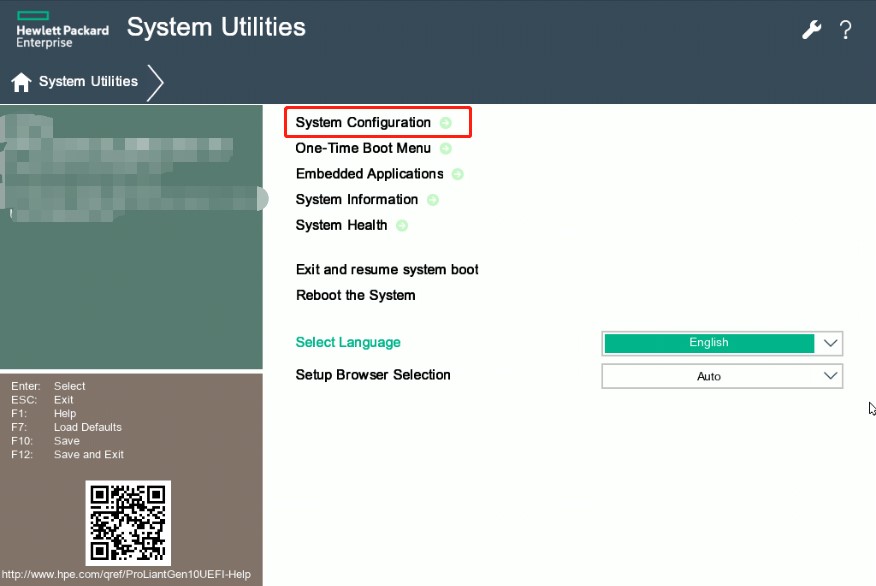

2. 在 BIOS配置界面，选择【 System Configuration】—【 iLO 5 Configuration Utility】，进入到 iLO5配置程序中。
3. 选择【 Network Options】 ,开始配置服务器的 iLO网络地址。 （ 注：iLO 分为专用网络端口和共享网络端口；专用网络端口：专门用于iLO网络流量传输的网口。共享网络端口：可以将LOM/FlexibleLOM/OCP等网卡的某一个网口配置为iLO网络通信的端口且不影响网卡的正常服务器网络通信，一般默认是1号网口）
（1） 配置 iLO专用口

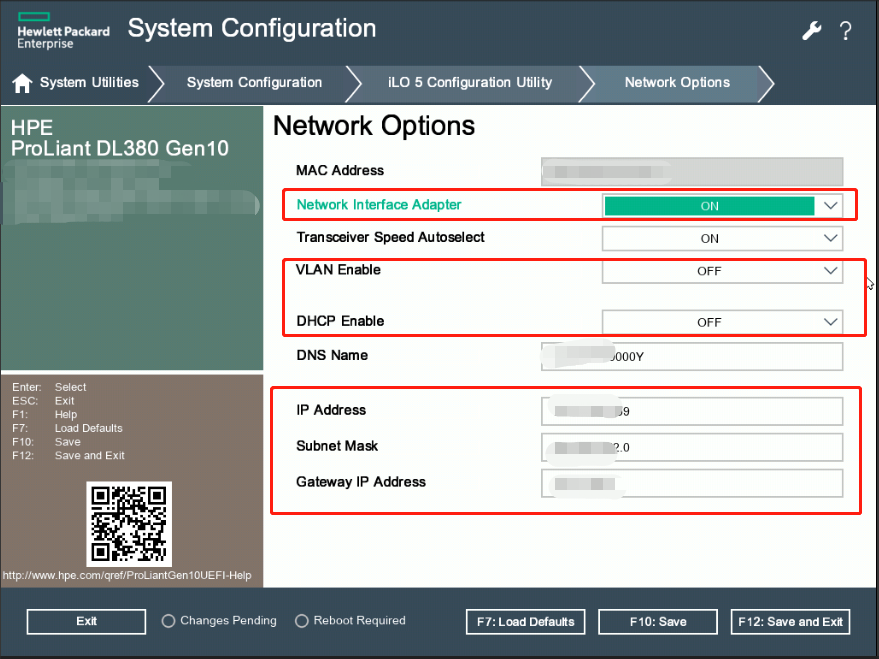

将”Network Interface Adapater”选项调整为“on”，关闭DHCP服务和VLAN服务，输入iLO地址、子网掩码和网关，配置完成后 按F10保存。（注：如有VLAN需求，也可以在此配置中开启VLAN，并填写VLAN相关配置；）
（2） 配置 iLO共享口

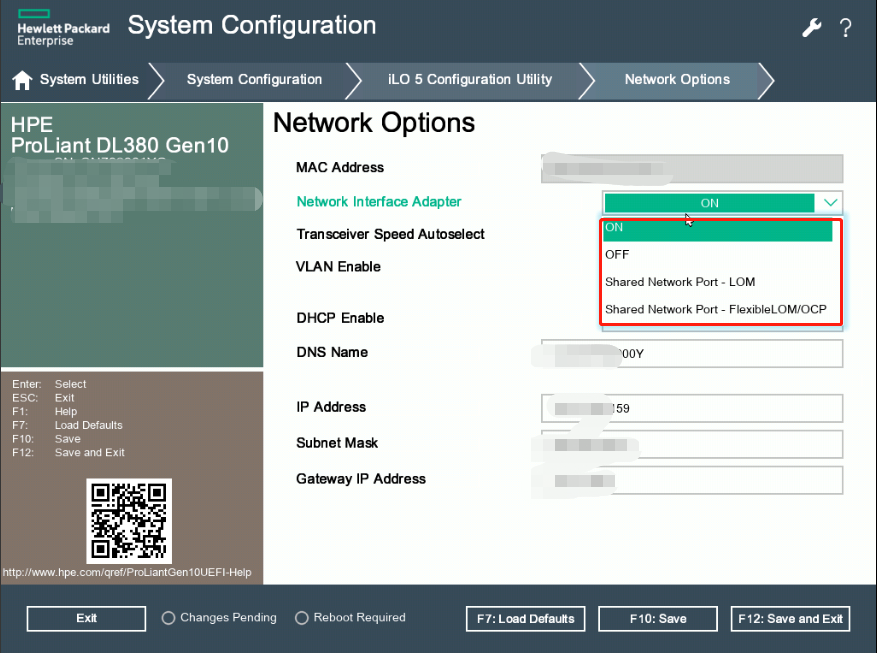

在 ”Network Interface Adapter”中选择需要设置共享口的网卡，然后关闭 DHCP服务和 VLAN服务，输入 iLO地址、子网掩码和网关，配置完成后按 F10保存。（注：网卡 1号网口默认设置为共享口，如有 VLAN需求，也可以在此配置中开启 VLAN，并填写 VLAN相关配置；）

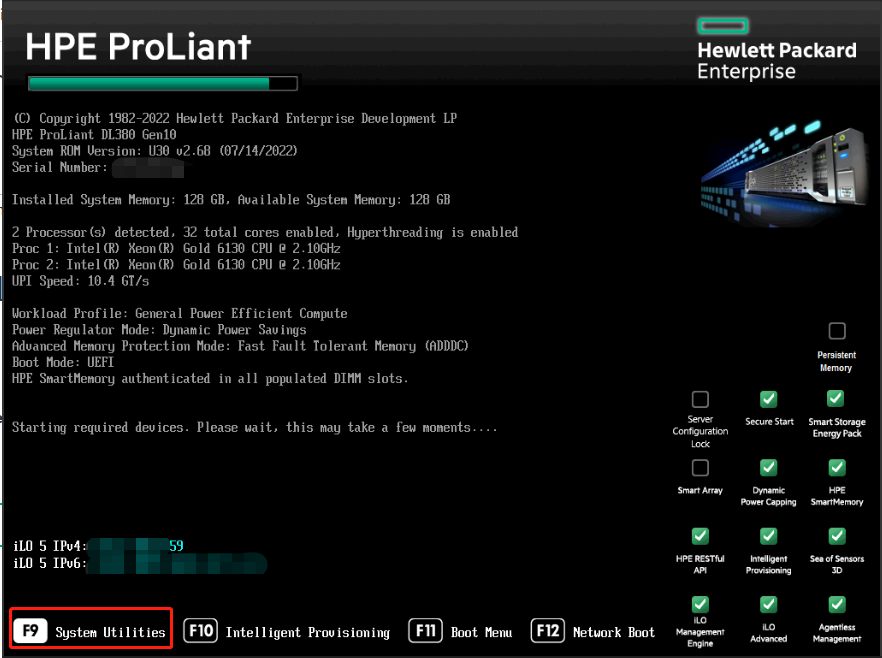

4. 服务器配置完成后，开启服务器时可以查看到已经配置的iLO地址
二． Gen9系列服务器
1. 服务器外接显示器、键盘，开启服务器，按 F9进入到 BIOS配置界面。
2. 在 BIOS配置界面，选择【 System Configuration】—【 iLO 4 Configuration Utility】，进入到 iLO4配置程序中。
3. 选择【 Network Options】 ,开始配置服务器的 iLO网络地址。 （ 注：iLO 分为专用网络端口和共享网络端口；专用网络端口：专门用于iLO网络流量传输的网口。共享网络端口：可以将LOM/FlexibleLOM/OCP等网卡的某一个网口配置为iLO网络通信的端口且不影响网卡的正常服务器网络通信，一般默认是1号网口）
（1） 配置 iLO专用口
将”Network Interface Adapater”选项调整为“on”，关闭DHCP服务，输入iLO地址、子网掩码和网关，配置完成后按F10保存。
（2） 配置 iLO共享口
在”Network Interface Adapter”中选择需要设置共享口的网卡，然后关闭DHCP服务，输入iLO地址、子网掩码和网关，配置完成后按F10保存。（注：网卡1号网口默认设置为共享口）
4. 服务器iLO地址配置完成后，开启服务器时可以查看到已经配置的iLO地址
