林宇阳,某局点 SR8808X 配置远程镜像VLAN实现本地镜像支持多目的端口配置后镜像不生效
1676539627,
组网及说明
SR8808X连接多个监控探针，有一对多镜像输出的需求
设备版本：R7951P11
涉及板卡：CSPC-GP24GE8XP2L-E
问题描述

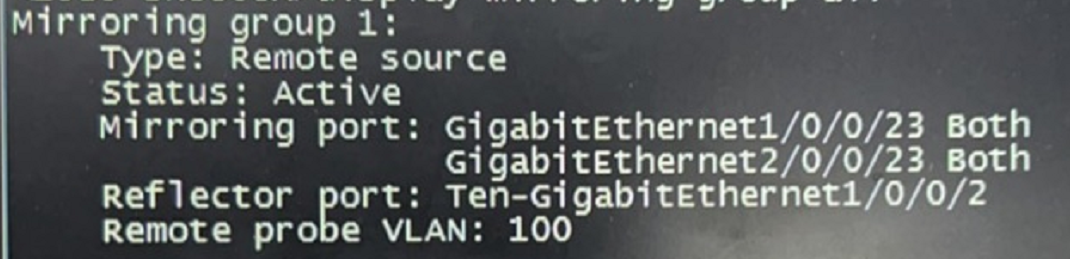

现场配置一对多的二层反射vlan的镜像：
原先使用多对一的本地镜像组时，单个镜像目的端口的镜像功能使用正常。
本次因客户需要改造为多目的端口输出后，出现目的端口无输出报文的情况，且其中一个目的端口一度出现流量输出，但一段时间后消失。
过程分析
1、检查镜像基本配置已按照官网配置指导典型配置举例进行。
2、检查板卡限制，确认CSPC-E类板卡支持二层反射端口vlan远程镜像功能。
3、检查额外使用要求发现，官网配置指导已描述：
“在一个镜像组中对同一个端口收发的报文进行双向镜像时，需要在源设备、中间设备和目的设备上关闭远程镜像VLAN的MAC地址学习功能，以保证镜像功能的正常进行。关于MAC地址学习功能的详细介绍，请参见“二层技术-以太网交换配置指导”中的“MAC地址表”。”
而现场远程镜像VLAN 100中未关闭MAC学习，该功能缺省开启需要命令单独关闭。
undo mac-address mac-learning enable
解决方法
关闭镜像VLAN的MAC学习功能后，功能测试正常。
