郭尧,MSR5620 ipsec业务卡顿

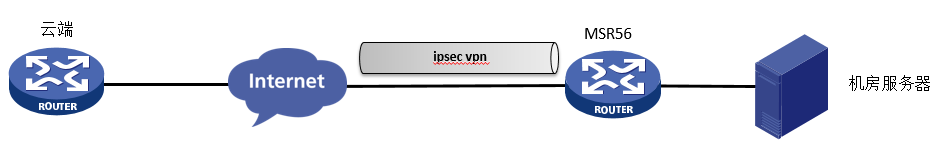

组网及说明
组网如上：
问题描述
问题点是与云端建立 Ipsec隧道传输业务慢，拓扑如上。 从机房两台机器打流到云端有问题，大于1184b的IP包有丢包、 从云端打流到机房两台机器没问题。测试结果如下：
1、下行没有问题，上行到 云端 服务器有问题，ping包大小1183字节的IP包没有丢包, 1184字节的IP包开始丢包~5%, 1200字节的IP包丢包率23%, 1300B的IP包丢包50%, 1350字节的IP包丢包70%, 1400字节的IP包完全不通。
2、 不走IPSec VPN，出口默认mtu，云端服务器配置公网地址，走公网没测试问题。
3、 走ipsec vpn，默认mtu，iperf 打流最快是100kbps。
4、 走ipsec vpn，服务器配置mtu=600，iperf 打流最快是400mbps，ping没丢包。
过程分析
1. ipsec statistics 显示丢包原因是 No available SA。同时发现， ipsec MTU check error丢包，怀疑可能是 IPSec报文不分片导致的，此类问题建议配置 ipsec global-df-bit clear /ipsec fragmentation afer-encryption 尝试。
2. 问题复现时，ipsec 隧道上错误信息统计都是0。没业务的时候也是MTU大于1200 就是有丢包，不管业务空不空闲，只要MTU大于1200，上行方向就有丢包。
3. 在云端抓包，云端server的地址是10.127.255.2，本端机房服务器地址172.24.218.1。如下图所示：
1）从上行方向,同样大小的1140字节的ping包，对应的esp封包大小最高可以到1432，最低是1288。而下行方向，发过来的ping包大小是1228字节，对应的esp包大小是稳定的1288字节； 这个esp封包大小上下波动，应该就是造成上行方向丢包的原因了。
2）从上面看推测原因可能是经过vpn设备封装后的ESP报文大小上下波动导致的：mtu=1140的时候，封装后的esp包大小还都能控制在1500字节以内；mtu=1228时，有部分esp包大小超过1500字节了， 从google这边vpn网关的公网抓包看，部分esp包没有到达云端。
4. 通过dis ipsec sa 里面看到Traffic Flow Confidentiality enable: Y，而通过dis ipsec policy vpn 7看到的结果是disable。tfc默认情况是关闭的。
解决方法
丢包是因为已知问题导致（ikev2/esp tfc填充加密后超接口mtu丢包问)，解决方案如下：
1）需要对端关闭TFC功能（ display ipsec sa看到TFC enable 是因为对方要求我们TFC，我们默认功能是关闭的,所以对方给我们发送报文没有TFC功能)。
2）升级版本解决 ( R07XX以上版本）
如需要tfc相关证明，可使用如下方法：打开ip unreachables enable、并打开debug ip icmp，能够看到自己给自己发送 icmp差错包。
接口mtu1500协商ipsec隧道pmtu为1424。
对端没有携带禁止tfc选项时，我方随机填充0~255填充后加密超接口mtu自己给自己发icmp-df-unreach差错报文。
<79-2-CE>ping -c 10 -s 1200 -f 192.168.67.31
Ping 192.168.67.31 (192.168.67.31): 1200 data bytes, press CTRL_C to break
1200 bytes from 192.168.67.31: icmp_seq=0 ttl=254 time=2.765 ms
Request time out
Request time out
Request time out
Request time out
Request time out
1200 bytes from 192.168.67.31: icmp_seq=6 ttl=254 time=2.559 ms
Request time out
Request time out
1200 bytes from 192.168.67.31: icmp_seq=9 ttl=254 time=2.443 ms
--- Ping statistics for 192.168.67.31 ---
10 packet(s) transmitted, 3 packet(s) received, 70.0% packet loss
round-trip min/avg/max/std-dev = 2.443/2.589/2.765/0.133 ms
<MSR3044-PE>*Sep 25 10:40:23:606 2018 MSR3044-PE SOCKET/7/ICMP:
ICMP Output:
ICMP Packet: src = 172.31.255.253, dst = 193.150.64.8
type = 3, code = 4 (need fragment-DF set)
Original IP: src = 193.150.64.8, dst = 178.27.183.27
proto = 50, first 8 bytes = 12D38C90 0000082C
*Sep 25 10:40:23:606 2018 MSR3044-PE SOCKET/7/ICMP:
ICMP Input:
ICMP Packet: src = 172.31.255.253, dst = 193.150.64.8
type = 3, code = 4 (need fragment-DF set)
Original IP: src = 193.150.64.8, dst = 178.27.183.27
proto = 50, first 8 bytes = 12D38C90 0000082C
