孔凡安,一次子网掩码配置失误引发的思考
组网及说明
如图所示： R1和R2的网关都在R3上，R2的IP地址为10.1.1.2/24，结果误配置成了10.1.1.2/27。
问题：R1和R2能否正常通信
告警信息
不涉及
问题描述
如图所示： R1和R2的网关都在R3上，R2的IP应该为10.1.1.2/24，结果误配置成了10.1.1.2/27。
问题：R2能否ping通R1？
R1配置：
#
interface GigabitEthernet0/0
port link-mode route
combo enable copper
ip address 10.1.1.101 255.255.255.0
#
ip route-static 0.0.0.0 0 10.1.1.1
R2配置：
interface GigabitEthernet0/0
port link-mode route
combo enable copper
ip address 10.1.1.2 255.255.255.224
#
ip route-static 0.0.0.0 0 10.1.1.1
R3配置：
#
interface GigabitEthernet0/0
port link-mode route
combo enable copper
ip address 10.1.1.1 255.255.255.0
#
过程分析
首先进行ping测试，发现可以ping通。
<R2>ping 10.1.1.101
Ping 10.1.1.101 (10.1.1.101): 56 data bytes, press CTRL+C to break
56 bytes from 10.1.1.101: icmp_seq=0 ttl=255 time=1.000 ms
56 bytes from 10.1.1.101: icmp_seq=1 ttl=255 time=0.000 ms
56 bytes from 10.1.1.101: icmp_seq=2 ttl=255 time=0.000 ms
56 bytes from 10.1.1.101: icmp_seq=3 ttl=255 time=1.000 ms
56 bytes from 10.1.1.101: icmp_seq=4 ttl=255 time=1.000 ms
通过wireshark在R2的GE0/0接口抓包，可以发现R2首先通过ARP广播查询默认网关10.1.1.1的mac地址，
为什么R2 ping 的是R1的地址，R2却去查询默认网关的mac地址呢？
原因在于R2根据自己的子网掩码，计算出R1属于不同的网段，跨子网通信需要默认网关的转发，所以需要获取网关的mac地址。

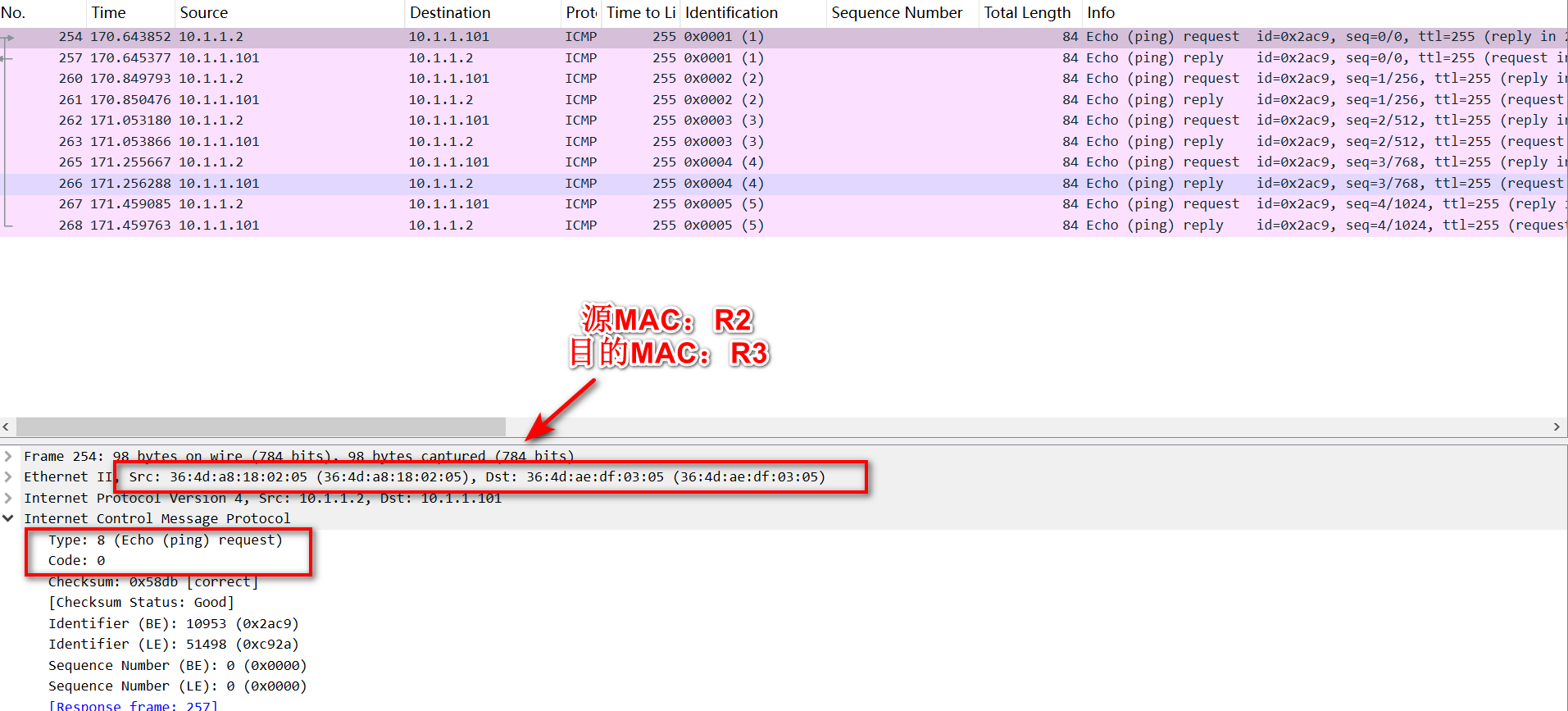

所以R2发起的ICMP request报文是通过网关R3转发到R1的，抓包如下：

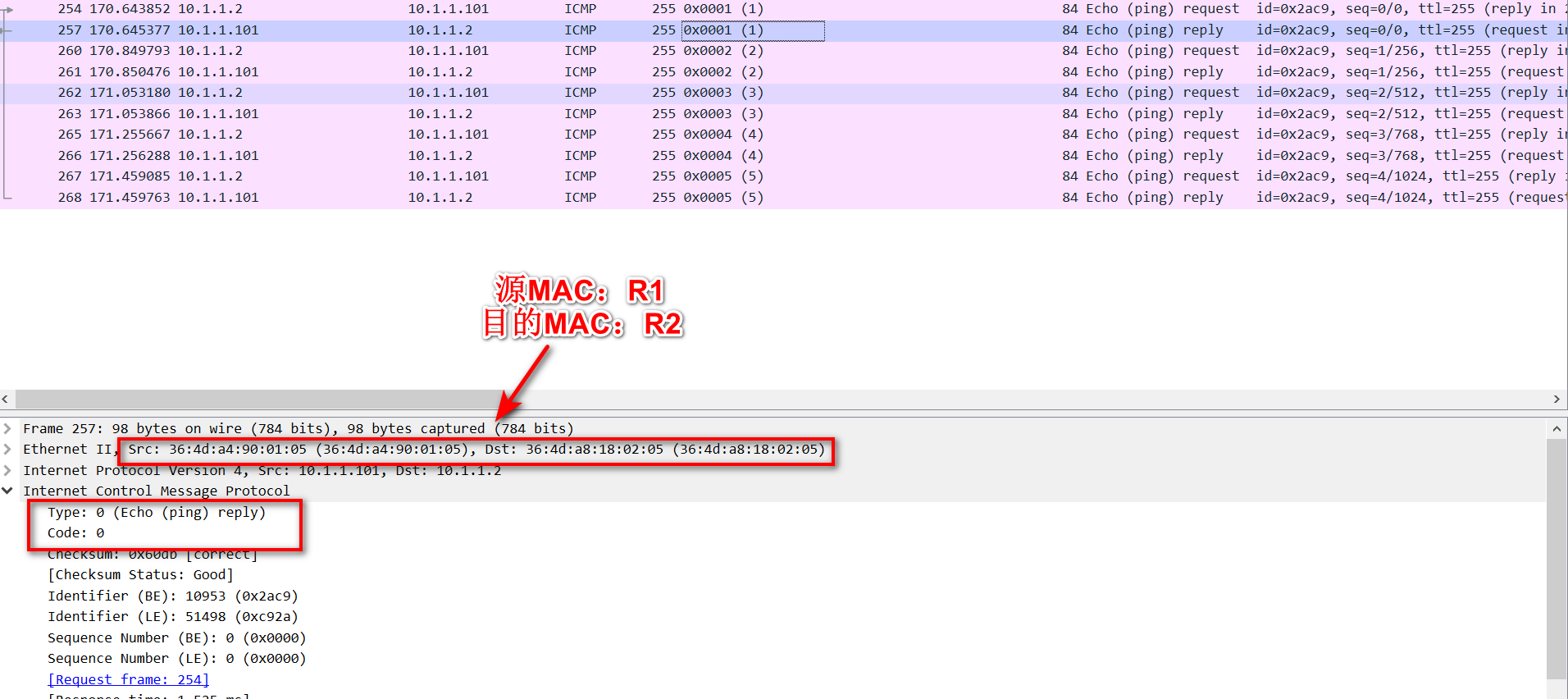

接下来看R1返回的报文，根据源目MAC可以看出，R1直接回应报文到R2，没有经过网关转发。
这是因为R1可以学习到R2的MAC，直接二层转发。
解决方法

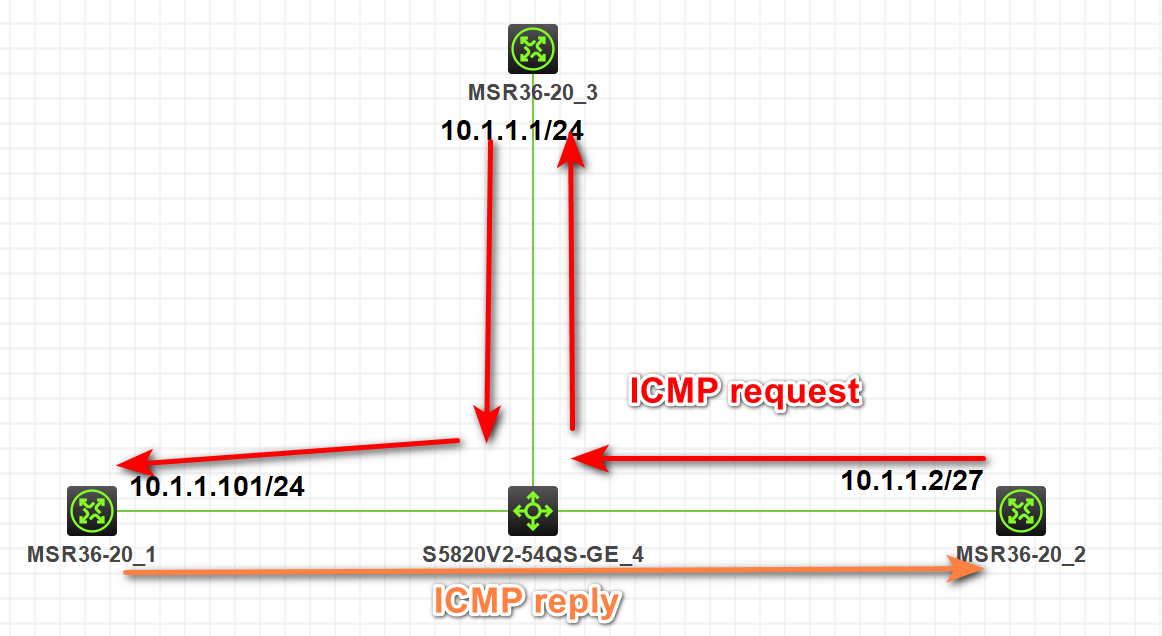

通信过程如下：
R2把ICMP request请求发送给网关，网关转发给R1。
R1收到ICMP request请求后，直接回复给R2。
